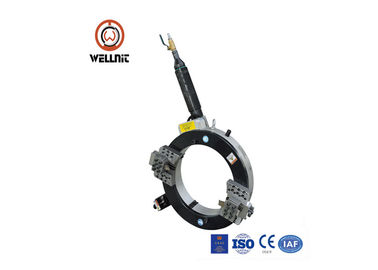

OD Opgezet van Buisknipsel en Beveling Machine Pneumatisch Drijftype 12 R/min
Productiebeschrijving:
De reeksmachine is ideaal voor allerlei pijpknipsel, het beveling en eindvoorbereiding.
Het gespleten kaderontwerp staat de machine toe om in de helft bij het kader te verdelen en rond op te zetten
OD van de in-line pijp of de montage voor het sterke, stabiele vastklemmen.
Het materiaal voert precisie in-line besnoeiing of gelijktijdige besnoeiing/schuine rand, enig punt uit, counterbore en
flens verrichtingen onder ogen zien, evenals de voorbereiding die van het laseind op open pijp.
Pneumatisch
Explosiebestendig
Stabiele prestaties
Gemakkelijk aan onderhoud
Luchtvereiste: 1500-2000L/min @0.63-0.8Mpa
Macht: 2HP, 3HP, 4HP
Dubbele motor voor grote model of op zwaar werk berekend
Elektrisch
Geschikte voeding
Stabiele prestaties
Populaire keus
Elektrisch vereiste: 220-240V 1PH 50/60HZ
Macht: 1.43KW, 1.7KW, 2.4KW
Dubbele motor voor grote model of op zwaar werk berekend
Hydraulisch
Krachtige aandrijving, hoog rendement
Stabiele anti-explosion prestaties, met geringe geluidssterkte,
Ideaal voor zware muurdikte & grote groottepijp
Hydraulisch vereiste: 28-50L/min @13Mpa
Elektrisch vereiste: 380V 3PH 50/60Hz
Geschatte Druk: 13MPa
Geschatte stroom: 28L/min
Max. Torsie: 380NM
NC
Krachtige aandrijving, hoog rendement
Prestaties met geringe geluidssterkte, stabiele
Ideaal voor zware muurdikte & grote groottepijp
Elektrisch vereiste: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Macht: 2.0KW of 3.0KW
Dubbele motor voor grote model of op zwaar werk berekend
Vormstijl
Materiaal: M42 en M35
Type: Scheid, schuin, verdubbel schuine rand af
de samenstellingsschuine rand, teller droeg
Hoek: 0°, 30°, 37.5°
Dubbele 30°, 37.5°+10°
Grootte: 90mm, 150mm, 200mm
Tussenvoegselstijl
Materiaal: Houder HSS
Tussenvoegsel: HSS-Co of Carbide
Type: Scheid, schuin, verdubbel schuine rand, samenstellingsschuine rand af
Hoek: 0°, 30°, 37.5°,
Dubbele 30°, 37.5°+10°
Grootte: 90mm, 150mm, 200mm
Hoofdlijnen:
1. Het koude Knipsel en Beveling verbeteren veiligheid.
2. Gelijktijdige snijden en Beveling.
3. Gespleten Kader: gemakkelijk opgezet op pijpleiding.
4. Hulpmiddelenvoer automatisch.
5. Snel, Precisie, Beveling Ter plaatse.
6. Minimale As en Radiale ontruiming.
7. Lichtgewicht en compact ontwerp.
8. Gemakkelijke opstelling & Verrichting.
9. Machinaal bewerkend zwaar-muurpijp van 3/4“ tot 56.
| Model |
Werkende Waaier (identiteitskaart-OD) |
Muurdikte |
Omwentelingssnelheid |
Luchtdruk |
Luchtconsumptie |
| Ocp-89 |
Φ25-89 |
3/4“ - 3“ |
≤35 |
50r/min |
0.6MPa |
1500 L/min. |
| Ocp-159 |
Φ50-159 |
2“ - 5“ |
≤35 |
21r/min |
0.6MPa |
1500 L/min. |
| Ocp-168 |
Φ50-168 |
2“ - 6“ |
≤35 |
21r/min |
0.6MPa |
1500 L/min. |
| Ocp-230 |
Φ80-230 |
3“ - 8“ |
≤35 |
20r/min |
0.6MPa |
1500 L/min. |
| Ocp-275 |
Φ125-275 |
5“ - 10“ |
≤35 |
20r/min |
0.6MPa |
1500 L/min. |
| Ocp-305 |
Φ150-305 |
6“ - 10“ |
≤35 |
18r/min |
0.6MPa |
1500 L/min. |
| Ocp-325 |
Φ168-325 |
6“ - 12“ |
≤35 |
16r/min |
0.6MPa |
1500 L/min. |
| Ocp-377 |
Φ219-377 |
8“ - 14“ |
≤35 |
13r/min |
0.6MPa |
1500 L/min. |
| Ocp-426 |
Φ273-426 |
10“ - 16“ |
≤35 |
12r/min |
0.7MPa |
1800 L/min. |
| Ocp-457 |
Φ300-457 |
12“ - 18“ |
≤35 |
12r/min |
0.7MPa |
1800 L/min. |
| Ocp-508 |
Φ355-508 |
14“ - 20“ |
≤35 |
12r/min |
0.7MPa |
1800 L/min. |
| Ocp-560 |
Φ400-506 |
16“ - 22“ |
≤35 |
12r/min |
0.7MPa |
1800 L/min. |
| Ocp-610 |
Φ457-610 |
18“ - 24“ |
≤35 |
11r/min |
0.7MPa |
1800 L/min. |
| Ocp-630 |
Φ480-630 |
20“ - 24“ |
≤35 |
11r/min |
0.7MPa |
1800 L/min. |
| Ocp-660 |
Φ508-660 |
20“ - 26“ |
≤35 |
11r/min |
0.7MPa |
1800 L/min. |
| Ocp-715 |
Φ560-715 |
22“ - 28“ |
≤35 |
11r/min |
0.7MPa |
1800 L/min. |
| Ocp-762 |
Φ600-762 |
24“ - 30“ |
≤35 |
11r/min |
0.8MPa |
2000 l/min. |
| Ocp-830 |
Φ660-813 |
26“ - 32“ |
≤35 |
10r/min |
0.8MPa |
2000 l/min. |
| Ocp-914 |
Φ762-914 |
30“ - 36“ |
≤35 |
10r/min |
0.8MPa |
2000 l/min. |
| Ocp-1066 |
Φ914-1066 |
36“ - 42“ |
≤35 |
9r/min |
0.8MPa |
2000 l/min. |
| Ocp-1230 |
Φ1066-1230 |
42“ - 48“ |
≤35 |
8r/min |
0.8MPa |
2000 l/min. |
De reeksmachine is ideaal voor allerlei pijpknipsel, het beveling en eindvoorbereiding.
Het gespleten kaderontwerp staat de machine toe om in de helft bij het kader te verdelen en rond op te zetten
OD van de in-line pijp of de montage voor het sterke, stabiele vastklemmen.
Het materiaal voert precisie in-line besnoeiing of gelijktijdige besnoeiing/schuine rand, enig punt uit, counterbore en
flens verrichtingen onder ogen zien, evenals de voorbereiding die van het laseind op open pijp.
Hulpmiddelen:
Technische Beschrijvingen:
| Model |
werkende waaier (identiteitskaart-OD) |
muurdikte |
omwentelingssnelheid |
| Ocp-426 |
Φ273-426 (10“ - 16“)
|
≤30mm |
12 r/min
|
