1 Moersleutel van de de Hulpmiddelentorsie van de duimlegering de Handbediende Hydraulische met 360° Reactiewapen

1 Moersleutel van de de Hulpmiddelentorsie van de duimlegering de Handbediende Hydraulische met 360° Reactiewapen





Principe van hydraulische moersleutel



De hydraulische torsiemoersleutel is hoog samengesteld uit een werkend hoofd, een elektrische hydraulische pomp, een dubbel



drukolieleiding en een koker met hoge weerstand. De krachtbron wordt overgebracht aan de hydraulische torsie



moersleutel door de elektrische hydraulische pomp door het dubbele hoge drukbuizenstelsel. Specifieker,



de druk wordt geproduceerd door de motormotor binnen de elektrische hydraulische pomp na aanvang, en



de hydraulische olie wordt overgebracht aan de hydraulische torsiemoersleutel door het buizenstelselmiddel, toen de zuigerstang



van de hydraulische torsiemoersleutel naar voren geschoven en de zuigerstang wordt geduwd door de zuigerstang.



het palrad door het voordeel van de moersleutel wordt gedreven drijft het palrad om te drijven de drijfschacht die aan



voltooi het pre het aanhalen werk van de bout.







Producteigenschappen



I. patenteerde geïntegreerd lichaamsontwerp, steviger en duurzaam



II. het ontwerp van het roterend-terugkeermechanisme, nooit-jammechanisme.



III. Hands-free verrichting, die tot het gebruik maken meer veiligheid.



IV. de de slanke neusstraal en 360°×180° verbinding van de wartelslang staan het gemakkelijkere plaatsen toe



    in beperkte ruimte.



V. hoge herhaalbaarheid, met accuracy±3%



VI. 360°reaction-het wapen, maakt de moersleutel beter het steunen krijgen



VII. standaard werkdruk: 700par.





Model	Torsie	Boutgrootte	Gewicht	Vierkante Aandrijving
Shtw-1	183-1837	16-36	2	3/4“
Shtw-3	451-4512	22-48	4	1“
Shtw-5	752-7528	27-56	7	11/2“
Shtw-8	1078-10780	30-64	9.1	11/2“
Shtw-10	1551-15516	36-72	13.1	11/2“
Shtw-15	2063-20627	39-80	21	21/2“
Shtw-20	2666-26664	42-90	25	21/2“
Shtw-25	3472-34725	48-100	31	21/2“
Shtw-35	4866-48666	64-120	45	21/2“





Machineparameter



Model	Torsie N.m	Boutgrootte M	Gewicht Kg	Vierkante Aandrijving
Shtw-3	451-4512	22-48	4	1“





L1	L2	H1	H2	H3	H4	R1	R2
169	242	68	95	127	176.5	34	134



Moersleutel van de aandrijvings wordt de hydraulische torsie gedreven door de drijfas om de het corresponderen specificaties van te bereiken



kokernoot pre-aanhaalt, zolang de torsiewaaier, volgens de vervanging van toestaat



overeenkomstige koker met hoge weerstand aan volledige verschillende specificaties van bouten, voor een hydraulisch algemeen begrip



moersleutel, een brede waaier van toepassingen.



De hydraulische torsiemoersleutel wordt wijd gebruikt in schiptechniek, de petrochemische industrie, windenergie,



waterkracht, thermoelectricity, mijnbouw, machines, staalfabriek, rubber, pijpleiding en andere industrieën in



bouw, onderhoud, noodsituatiereparatie, hydraulische torsiemoersleutel voor de installatie en



de demontage van grote specificaties van bouten is een belangrijker hulpmiddel; Het apparaat is onvervangbaar, niet alleen



geschikt te gebruiken, maar ook verstrekt een zeer nauwkeurige torsie, de nauwkeurigheid van de torsieherhaling van ongeveer 3%.

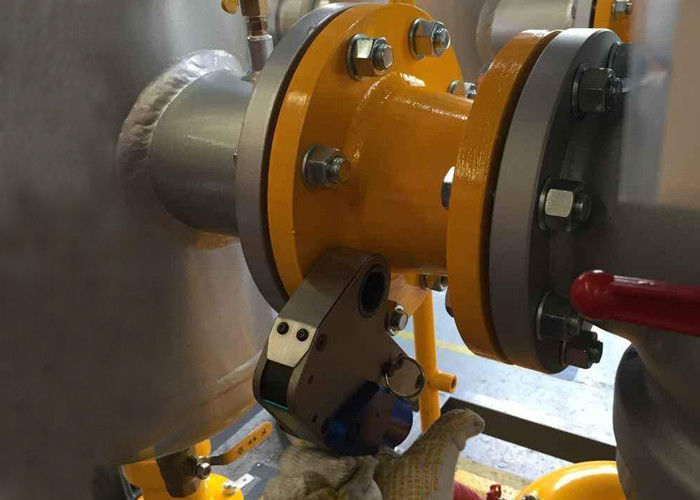

Daadwerkelijk Procesbeeld
