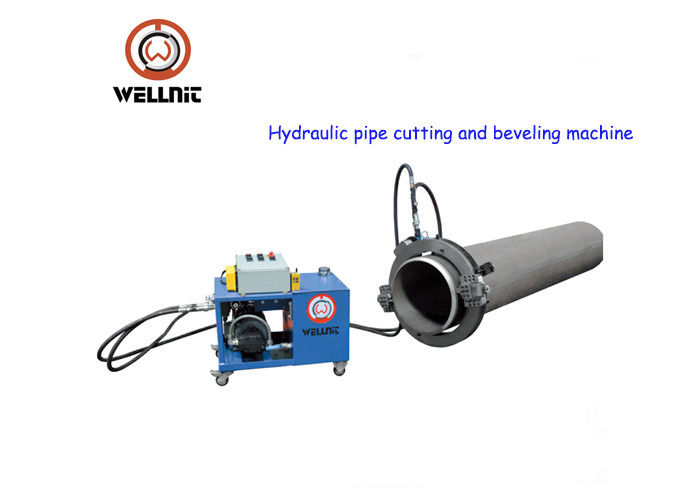

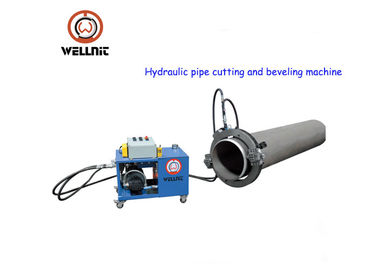

Van de hoog rendement het Hydraulische Pijp het Knipsel en van Beveling Machine Stabiele Vastklemmen
Productiebeschrijving:
De reeksmachine is ideaal voor allerlei pijpknipsel, het beveling en eindvoorbereiding.
Het gespleten kaderontwerp staat de machine toe om in de helft bij het kader te verdelen en rond op te zetten
OD van de in-line pijp of de montage voor het sterke, stabiele vastklemmen.
Het materiaal voert precisie in-line besnoeiing of gelijktijdige besnoeiing/schuine rand, enig punt uit,
counterbore en flens verrichtingen onder ogen zien, evenals de voorbereiding die van het laseind op open pijp.
|
Elektrisch
Geschikte voeding
Stabiele prestaties
Populaire keus
Elektrisch vereiste: 220-240V 1PH 50/60HZ
Macht: 1.43KW, 1.7KW, 2.4KW
Dubbele motor voor grote model of op zwaar werk berekend
|
Pneumatisch
Explosiebestendig
Stabiele prestaties
Gemakkelijk aan onderhoud
Luchtvereiste: 1500-2000L/min @0.63-0.8Mpa
Macht: 2HP, 3HP, 4HP
Dubbele motor voor grote model of op zwaar werk berekend
|
|
NC
Krachtige aandrijving, hoog rendement
Prestaties met geringe geluidssterkte, stabiele
Ideaal voor zware muurdikte & grote groottepijp
Elektrisch vereiste: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Macht: 2.0KW of 3.0KW
Dubbele motor voor grote model of op zwaar werk berekend
|
Hydraulisch
Krachtige aandrijving, hoog rendement
Stabiele anti-explosion prestaties, met geringe geluidssterkte,
Ideaal voor zware muurdikte & grote groottepijp
Hydraulisch vereiste: 28-50L/min @13Mpa
Elektrisch vereiste: 380V 3PH 50/60Hz
Geschatte Druk: 13MPa
Geschatte stroom: 28L/min
Max. Torsie: 380NM
|
Het bewerken
Vormstijl en Tussenvoegselstijl
HSS, HSS-Co, Carbide
Maak meer bewerken op bestelling
|
Vorm Stijl
Materiaal: M42 en M35
Type: Scheid, schuin, verdubbel schuine rand af
de samenstellingsschuine rand, teller droeg
Hoek: 0°, 30°, 37.5°
Dubbele 30°, 37.5°+10°
Grootte: 90mm, 150mm, 200mm
|
Tussenvoegselstijl
Materiaal: Houder HSS
Tussenvoegsel: HSS-Co of Carbide
Type: Scheid, schuin, verdubbel schuine rand, samenstellingsschuine rand af
Hoek: 0°, 30°, 37.5°,
Dubbele 30°, 37.5°+10°
Grootte: 90mm, 150mm, 200mm
|
Hoofdlijnen:
1. Het koude Knipsel en Beveling verbeteren veiligheid.
2. Gelijktijdige snijden en Beveling.
3. Gespleten Kader: gemakkelijk opgezet op pijpleiding.
4. Hulpmiddelenvoer automatisch.
5. Snel, Precisie, Beveling Ter plaatse.
6. Minimale As en Radiale ontruiming.
7. Lichtgewicht en compact ontwerp.
8. Gemakkelijke opstelling & Verrichting.
Technische Beschrijvingen:
| Model |
werkende waaier (identiteitskaart-OD) |
muurdikte |
omwentelingssnelheid |
| Och-89 |
Φ25-89 (1“ - 3“)
|
≤30mm |
42 r/min
|
Nota: De niet genormaliseerde machine is beschikbaar volgens de eis van klanten.
16 modellen, werkende waaier voor pijp OD 1“ - 48“.
Het niet genormaliseerde model kan worden aangepast.
Uit-opgezette stijl, die door kaken met meerdere balies vastklemmen.
Gespleten kadertechnologie, gemakkelijk om op de pijpleiding te installeren.
Het koude knipsel en het beveling, beïnvloeden niet het materiaal van de pijp.
Autovoer, knipsel en het beveling in de één rendabele keer.
Verscheidenheid van het beveling van vorm: „U“, „V“, „Y“, J“, dubbel „V“, samenstellingsschuine randen.
De stationaire ring is staal; de omwentelingsring is aluminium, en facultatief staal.
De elektrische, pneumatische, numerieke controle en de hydraulische aandrijvingsopties zijn beschikbaar.
Verscheidene verschillende aandrijvingsopties zijn beschikbaar het best om te plaatsen, de motor voor een specifieke het machinaal bewerken toepassing.
Het kan een brede waaier van toebehoren worden uitgerust om zich prestaties te verhogen en uit te breiden
Vermogen
Afgesneden pijp
Pijpeind het beveling
Pijp het onder ogen zien
Het snijden en het beveling
Samenstelling het beveling
Het tegen boring
Flens het onder ogen zien
Het groeven
